| 一、概述 |
| 適用于以油為介質(zhì)的管路系統(tǒng)用焊接式管接頭，公稱壓力為16MPa，工作溫度為-25～80℃，形式和尺寸見圖1 圖2和表1。 |
| |
| 二、技術參數(shù) |
| 管子外徑Do |
公稱通徑DN |
d |
lo |
d0 |
d1 |
d2 |
l |
l1 |
l2 |
L |
S |
S1 |
O型圈JB/ZQ4224 |
重量kg |
|
60°
圓錐螺紋
|
55°
管螺紋 |
60°
圓錐螺紋 |
60°
管螺紋 |
A型 |
B型 |
| 10 |
6 |
NPT1/8 |
R1/8 |
4.102 |
4.0 |
6 |
11 |
10.52 |
9 |
10 |
16.5 |
24.5 |
16 |
21 |
11X1.9 |
0.060 |
0.094 |
| 14 |
8 |
NPT1/4 |
R1/4 |
5.786 |
6.0 |
8 |
16 |
14 |
14 |
50 |
19 |
29 |
21 |
27 |
16X2.4 |
0.140 |
0.180 |
| 18 |
10 |
NPT3/8 |
R3/8 |
6.096 |
6.4 |
12 |
19 |
17.19 |
14 |
55 |
21 |
33 |
27 |
34 |
20X2.4 |
0.200 |
0.280 |
| 22 |
15 |
NPT1/2 |
R1/2 |
8.128 |
8.2 |
15 |
22 |
21.75 |
19 |
65 |
21 |
34 |
30 |
36 |
24X2.4 |
0.250 |
0.400 |
| 28 |
20 |
NPT3/4 |
R3/4 |
8.611 |
9.5 |
20 |
28 |
2709 |
19 |
65 |
24 |
37 |
36 |
41 |
30X3.1 |
0.400 |
0.580 |
| 34 |
25 |
NPT1 |
R1 |
10.160 |
10.4 |
25 |
34 |
33.94 |
24 |
85 |
26 |
46 |
46 |
50 |
35X3.1 |
0.780 |
1.100 |
| 42 |
32 |
NPT1 1/4 |
R1 1/4 |
10.668 |
12.7 |
32 |
42 |
42.69 |
24 |
85 |
28 |
50 |
55 |
60 |
40X3.1 |
1.200 |
1.400 |
| 50 |
40 |
NPT1 1/2 |
R1 1/2 |
10.668 |
12.7 |
36 |
50 |
48.47 |
26 |
95 |
30 |
56 |
65 |
70 |
45X3.1 |
1.550 |
2.400 |
|
1、公稱壓力為16MPa。
2、應用無縫鋼管的材料為15、20號鋼，精度為普通級。 |
| |

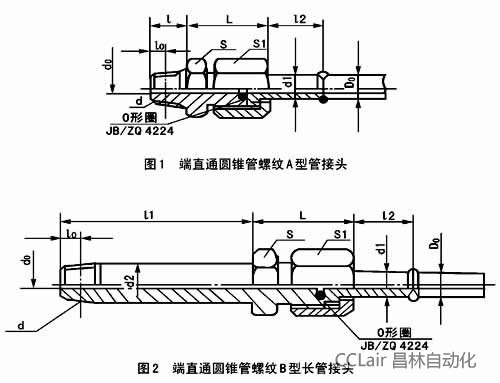

| 三、外形尺寸 |
|
|
| |
| 四、訂貨標記說明 |
1、管子外徑D0為10mm的焊接式端直通圓錐管螺紋A型管接頭；
管接頭10AJB/ZQ4399-97
2、管子外徑D0為10mm的焊接式端直通圓錐管螺紋B型長管接頭；
管接頭10BJB/ZQ4399-97 |
