- 產品名稱：VS-30,VS-40,VS-50,VS-60,VS-62-1, 雙線分配器
- 產品型號：VS-30,VS-40,VS-50,VS-60,VS-62-1
- 產品展商：其它品牌
- 產品文檔：無相關文檔
簡單介紹
VS-30,VS-40,VS-50,VS-60,VS-62-1, 雙線分配器
產品描述
VS-30,VS-40,VS-50,VS-60,VS-62-1, 雙線分配器,生產廠家,價格
一、使用條件
VS系列雙線分配器適用于公稱壓力為20MPa的雙線式干油集中潤滑系統中。它在兩條供油主管交替的供油壓力作用下，直接由供油的壓力控制活塞動作給油，完成向潤滑點定量分配潤滑脂的功能。
該系列雙線分配器給油口都在底部，分配器活塞正反向動作均從同一給油口排出潤滑脂，還可以從指示桿的動作直接觀察分配器的工作情況，同時還可通過調整螺釘在規定范圍內方便地調整各個給油口的給油量。
| 二、技術參數 |
|
|
型 號
|
公稱壓力MPa
|
給油mL/循環
|
調整螺釘每轉一圈調整量ml
|
重量kg
|
|
VS-30
|
20
|
≤1.2
|
0.2-1.2
|
0.07
|
|
VS-40
|
≤1.2
|
0.6-2.2
|
0.10
|
|
VS-50
|
≤1.0
|
0.6-5.0
|
0.14
|
|
VS-60
|
≤1.0
|
3.0-14.0
|
0.45
|
|
VS-62-1
|
≤1.0
|
6.0-28.0
|
|
| 適用介質為錐入度不低于265（25℃，150g）1/10mm潤滑脂(NLGI0#～1#)或粘度等級大于N68的潤滑油；使用環境溫度為-10℃～80℃，使用介質為潤滑油時，可在10MPa 壓力下使用。 |
三、型號說明

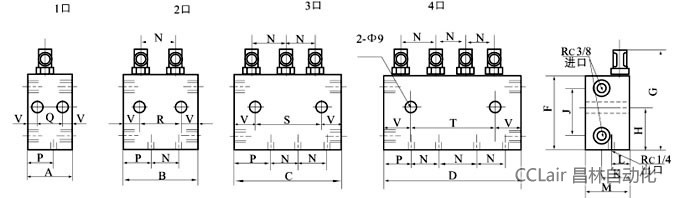

| 四、外形尺寸 |
 |
|
型號
|
A
|
B
|
C
|
D
|
F
|
G
|
H
|
J
|
K
|
L
|
M
|
N
|
P
|
Q
|
R
|
S
|
T
|
V
|
X
|
Y
|
|
VS-30
|
48
|
80
|
112
|
144
|
65
|
106
|
40.5
|
43
|
26.5
|
10.5
|
38
|
32
|
40
|
24
|
56
|
88
|
120
|
12
|
Rc1/4
|
9
|
|
VS-40
|
48
|
80
|
112
|
144
|
75
|
124.5
|
47.5
|
52
|
26.5
|
10.5
|
38
|
32
|
40
|
27
|
59
|
91
|
123
|
10.5
|
|
VS-50
|
54
|
91
|
128
|
165
|
79
|
135.5
|
50.5
|
57
|
30
|
11.5
|
41.5
|
37
|
43.5
|
33
|
70
|
107
|
144
|
10.5
|
|
VS-60
|
61
|
108
|
/
|
/
|
89
|
153
|
56
|
57
|
45.5
|
19
|
57
|
47
|
52
|
40
|
87
|
/
|
/
|
10.5
|
|
| |
| 五、使用說明 |
1、必須在規定的環境下使用規定的介質。
2、在灰塵大、潮濕、環境惡劣的場合下使用，應配防護罩。
3、給油量的調整應在指示桿縮回去的狀態下進行，調整完畢后將鎖緊螺絲擰緊。
4、與分配器接觸的面應光滑平整，安裝螺栓不宜擰得過緊，以免影響正常動作。 |
六、訂貨須知
分配器使用環境溫度在-10℃～+80℃以外的必須在訂貨合同中注明，以便供貨時使用耐低、高溫油封。
